Správný návrh domovní elektroinstalace je klíčem k bezpečnému a efektivnímu rozvodu elektřiny ve vašem domě. Při plánování je důležité zohlednit elektroinstalační schéma, umístění jističů a použití proudových chráničů. Tento průvodce vám poskytne praktické tipy a zásady, které zajistí, že vaše elektroinstalace bude vyhovovat všem potřebným normám a potřebám domácnosti.
🔑 Klíčové body
- Správný návrh elektroinstalace zahrnuje dodržení norem ČSN a použití proudových chráničů s citlivostí 30 mA.
- Hloubka uložení kabelů ve zdi by měla být minimálně 5 cm, drážky na elektriku se obvykle frézují do hloubky 2,5 cm.
- Cena kompletní nové elektroinstalace pro rodinný dům se pohybuje od 40 000 do 80 000 Kč v závislosti na rozsahu a použitém materiálu.
- Při plánování elektroinstalace je důležité správně dimenzovat jištění a kabely podle plánovaného odběru a zátěže.
- Revize elektroinstalace je povinná po dokončení, kontroluje se funkčnost jističů, chráničů a správnost zapojení.
Jak správně navrhnout domovní elektroinstalaci
Správný návrh domovní elektroinstalace zahrnuje dodržení platných ČSN norem a zahrnutí bezpečnostních prvků, jako jsou jističe a proudové chrániče. Při plánování elektroinstalace je klíčové zajistit rozvod elektřiny tak, aby byl bezpečný a funkční.
Důležité aspekty návrhu zahrnují:
- Dodržení ČSN norem – Elektroinstalace musí splňovat české normy, které zajišťují bezpečnost a spolehlivost.
- Proudový chránič – Instalace chrániče s citlivostí 30 mA zvyšuje bezpečnost elektroinstalace tím, že chrání před úrazem elektrickým proudem.
- Jističe – Tyto prvky chrání rozvod elektřiny před přetížením a zkratem.

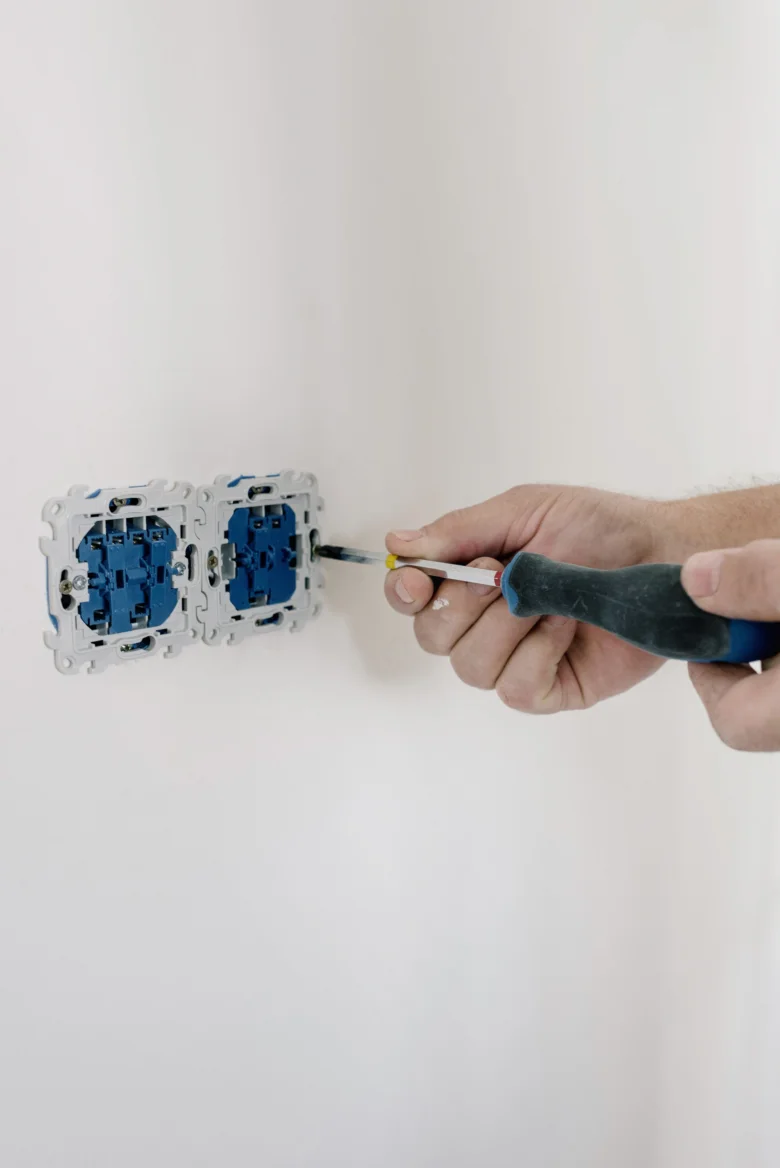

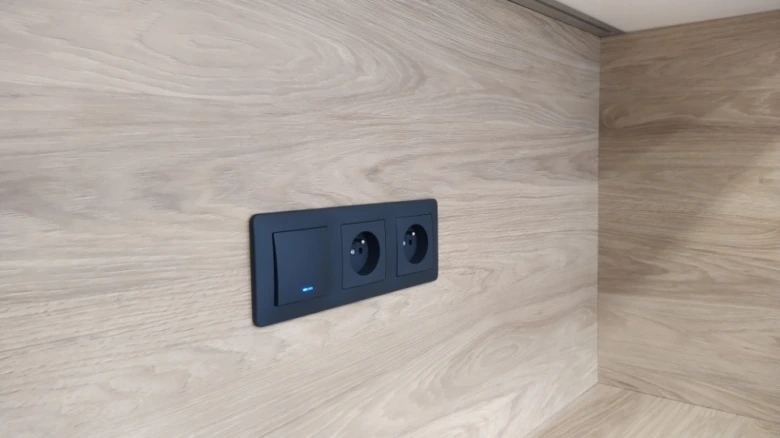

Jak správně rozvrhnout zásuvky a vypínače v elektroinstalaci

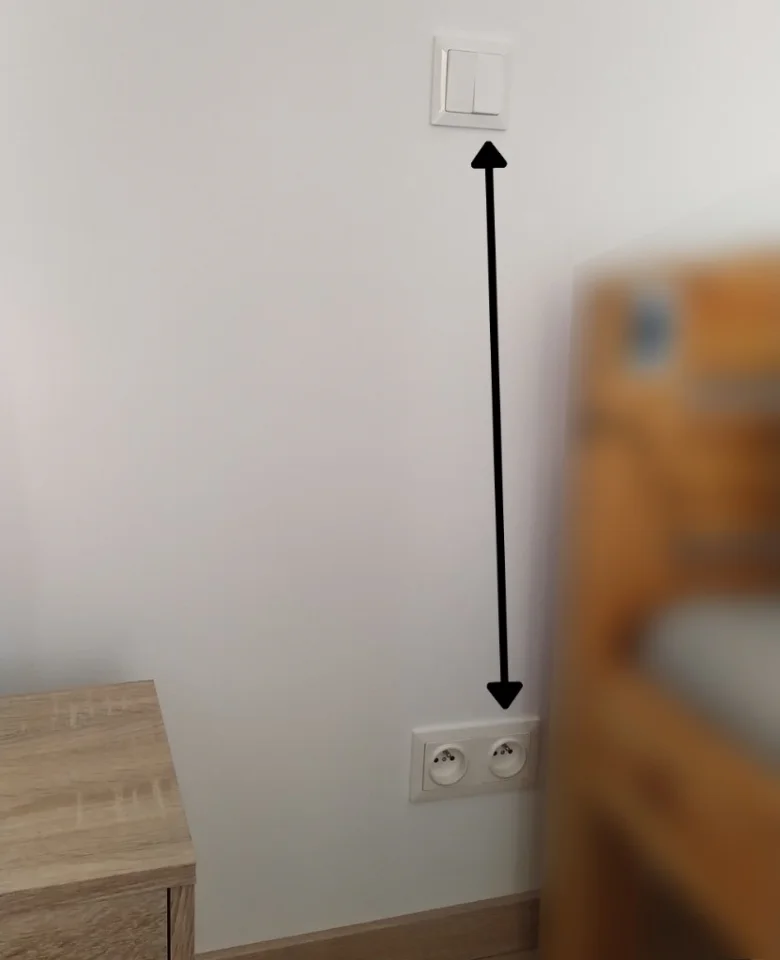

Při návrhu elektroinstalace v domácnosti je důležité myslet na rozvržení zásuvek a vypínačů tak, aby vyhovovalo každodenním potřebám. Doporučuje se umístit zásuvky do výšky cca 30 cm nad podlahou a vypínače ve výšce 90 cm.
Tip: Plánujte elektroinstalační schéma s ohledem na budoucí potřeby, aby nedocházelo k dodatečným úpravám.
Jak naplánovat rozvody elektřiny v rodinném domě
Při plánování rozvodů elektřiny v rodinném domě je klíčové dodržovat standardy a předpisy, jako jsou normy ČSN. Rozvod elektřiny začíná v rozvaděči, který by měl být umístěn na snadno přístupném místě.
Zde je několik doporučení pro umístění zásuvek a vypínačů:
- Zásuvky umístěte minimálně 30 cm nad podlahu, aby se usnadnil přístup a údržba.
- V každé místnosti by měly být alespoň dvě zásuvky, ideálně umístěné na různých stěnách pro lepší rozložení.
- V kuchyni by měly být umístěny zásuvky blízko pracovních ploch a spotřebičů, aby se předešlo prodlužovačkám.
- Vypínače by měly být umístěny ve výšce 120 cm nad podlahou, což usnadňuje jejich obsluhu.

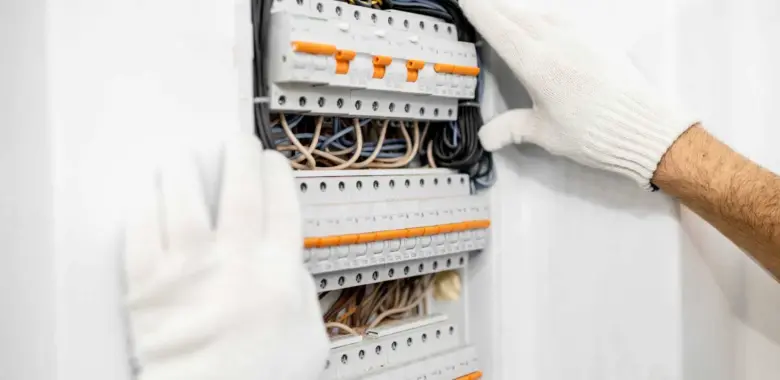

- Rozvaděč by měl mít prostor pro montáž jističů a proudových chráničů podle elektroinstalačního schématu.
Důležité je také plánovat rozmístění světelných okruhů tak, aby pokryly všechny klíčové oblasti. Pro více informací o elektroinstalaci můžete navštívit tento odkaz.
Jak správně vybrat a dimenzovat materiály pro elektroinstalaci
Při návrhu domovní elektroinstalace je klíčové správně vybrat a dimenzovat materiály. Základními prvky jsou kabely, jističe a proudové chrániče. Kabely musí být dimenzované tak, aby odpovídaly plánované zátěži. Například pro běžné domovní použití se doporučuje používat měděné kabely s průřezem 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky.
Jističe by měly být dimenzovány podle očekávaného odběru. Například pro zásuvku s průměrnou zátěží by měl být jistič s hodnotou 16 A. Proudové chrániče zvyšují bezpečnost elektroinstalace tím, že chrání před úrazem elektrickým proudem. Důležité je dodržovat normy ČSN pro elektroinstalace.
Typy kabelů a jejich použití
| Typ kabelu | Průřez (mm²) | Použití |
|---|---|---|
| H05VV-F | 1,5 | Osvětlení |
| H05VV-F | 2,5 | Zásuvky |
| NYM | 3 x 1,5 | Vnitřní rozvod pro zásuvky a osvětlení |
Pro správný návrh elektroinstalace je také důležité, jak správně rozvrhnout zásuvky a vypínače. Dodržování těchto zásad zajistí bezpečnou a funkční elektroinstalaci v domě.
Jak správně vytvořit schéma elektroinstalace domu
Při navrhování elektroinstalace je klíčové vytvořit přehledné elektroinstalační schéma. Tento dokument zobrazuje jednotlivé okruhy elektroinstalace a usnadňuje montáž i budoucí údržbu. Následujte tyto kroky pro správné zpracování schématu:
- Zmapujte prostor – Začněte tím, že si nakreslíte půdorys místností. Zahrňte všechny místnosti, dveře a okna.
- Definujte okruhy – Rozdělte elektroinstalaci na jednotlivé okruhy. Například jeden okruh může být určen pro osvětlení a další pro zásuvky.
- Umístěte zásuvky a vypínače – Zvažte, jak správně rozvrhnout zásuvky a vypínače v elektroinstalaci s ohledem na ergonomii a praktičnost. Zásuvky by měly být umístěny v přístupných výškách a v počtu odpovídajícím potřebám domácnosti.
- Zaznamenejte prvky – Na schéma pište všechny důležité prvky, jako jsou jističe a proudové chrániče, které zajistí bezpečnost rozvodu elektřiny.
- Ověřte normy ČSN – Při návrhu dodržujte platné normy ČSN, které stanovují bezpečné a funkční rozvody elektřiny.
Správně vytvořené elektroinstalační schéma vám pomůže nejen při montáži elektroinstalace, ale i při případných revizích a opravách.

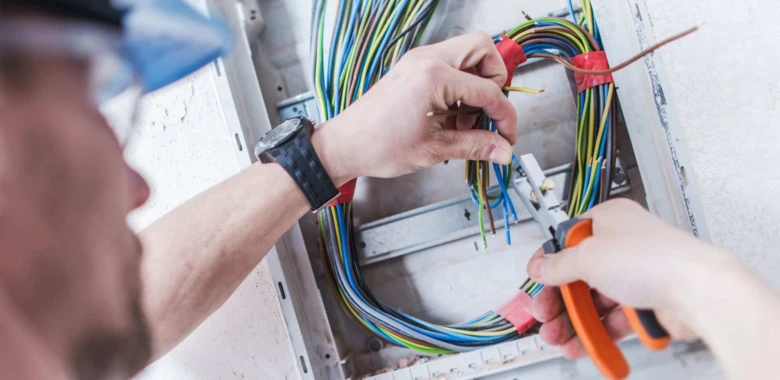

Jak provést montáž a kontrolu elektroinstalace
Jak udělat drážky na elektriku
Drážky pro elektroinstalaci by měly být frézovány do hloubky přibližně 2,5 cm. Šířka drážek se určuje podle průměru kabelů, přičemž je nutné dodržovat normy ČSN. Je důležité zajistit, aby byly drážky rovné a správně umístěné, což usnadní následnou montáž a zajistí bezpečnost.
Co se kontroluje při revizi elektroinstalace
Při revizi elektroinstalace je klíčové zkontrolovat několik základních aspektů. Mezi ně patří funkčnost jističů a proudových chráničů, které chrání před přetížením a zkratem. Dále se ověřuje správné zapojení všech komponentů a měří se izolační odpor. Tímto způsobem se zajistí, že elektroinstalace je bezpečná a odpovídá platným normám.
Tip: Při montáži elektroinstalace je dobré mít po ruce elektroinstalační schéma, které vám pomůže správně rozvrhnout všechny prvky.
Jaké chyby se vyvarovat při návrhu elektroinstalace
Jaké chyby se vyvarovat při návrhu domovní elektroinstalace
Při návrhu domovní elektroinstalace se můžete setkat s řadou chyb, které mohou ohrozit bezpečnost a funkčnost celého systému. Zde jsou nejčastější chyby, kterým je dobré se vyhnout:
- Nedostatečné dimenzování kabelů – Mějte na paměti, že špatně dimenzované kabely vedou k přetížení a poruchám. Správné dimenzování podle normy ČSN je zásadní pro bezpečnost.
- Špatné rozmístění zásuvek – Neefektivní rozmístění může způsobit nedostatek přístupných zásuvek a prodloužené kabely, což zvyšuje riziko úrazů.
- Ignorování norem a předpisů – Dodržování norem ČSN a dalších předpisů je klíčové. Nesprávná montáž elektroinstalace může mít vážné následky.
Jak správně navrhnout domovní elektroinstalaci vyžaduje pečlivé plánování a dodržování stanovených pravidel. Odborníci doporučují vždy konsultovat projekt s kvalifikovaným elektrikářem.
