Při instalaci rekuperačního systému je klíčové správně vést rozvody vzduchotechniky, zejména pokud je plánujete umístit do stropu. Tento přístup může výrazně zlepšit efektivitu celého systému, ale vyžaduje pečlivé plánování a dodržení několika zásadních kroků. V následujícím návodu se zaměříme na materiály, izolaci potrubí a typické chyby, kterým je dobré se vyhnout.
🔑 Klíčové body
- Rozvody rekuperace stropem šetří prostor a usnadňují přístup k potrubí.
- Doporučený průměr potrubí pro stropní rozvody je 125-160 mm.
- Izolace potrubí by měla mít minimálně 20 mm tloušťku k ochraně proti kondenzaci.
- Montáž rozvodů se provádí ve fázích: plánování, příprava, instalace a kontrola těsnosti.
- Pravidelná údržba rozvodů zahrnuje kontrolu těsnosti a čištění filtrů každých 6 měsíců.
Jak správně vést rozvody rekuperace stropem
Vedení rozvodů rekuperace stropem vyžaduje pečlivé plánování a dodržování určitých pravidel. Je důležité zajistit správnou izolaci potrubí a vhodný průměr, aby se dosáhlo optimálního průtoku vzduchu a minimalizovaly ztráty.
Výhody vedení rozvodů stropem
Vedení rozvodů rekuperace stropem přináší několik výhod. Hlavními výhodami jsou:
- Úspora prostoru v obytných místnostech
- Snadný přístup k potrubí pro údržbu a kontrolu
- Možnost efektivního rozvodu vzduchu bez narušení interiéru
Nevýhody a omezení
Při rozhodování o vedení rozvodů rekuperace ve stropě je nutné zohlednit i nevýhody. Mezi hlavní omezení patří:
- Omezené výšky stropu, které mohou ztěžovat instalaci
- Nutnost kvalitní izolace potrubí, aby se předešlo kondenzaci
- Potenciální problémy s těsností spojů, které mohou ovlivnit efektivitu systému
Jaké materiály a potrubí použít pro rozvody ve stropě
Druhy potrubí pro stropní rozvody

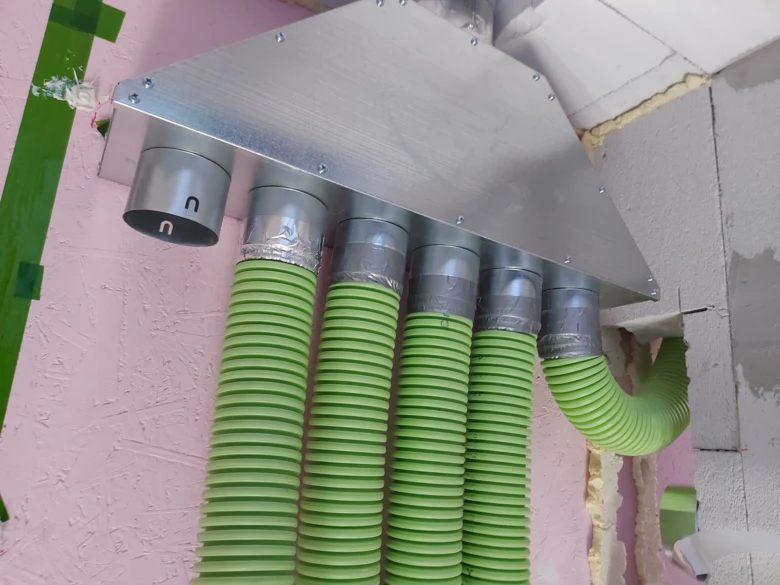

Pro stropní rozvody rekuperace se nejčastěji používají tři hlavní druhy potrubí: PVC potrubí, flexibilní hadice a izolované potrubí. PVC potrubí je odolné a snadno se montuje, což zajišťuje těsnost spojů. Flexibilní hadice nabízejí výhodu v jednoduché manipulaci a možnostech instalace v těžko přístupných místech. Izolované potrubí pomáhá minimalizovat tepelné ztráty a kondenzaci, což je klíčové pro efektivní funkci systému.
Doporučené průměry a tloušťka izolace
Pro rozvody rekuperace ve stropě se doporučuje průměr potrubí v rozmezí 125-160 mm. Tento rozměr zajišťuje optimální průtok vzduchu a minimalizuje hlučnost systému. Izolace potrubí by měla mít minimální tloušťku 20 mm, což pomáhá snižovat riziko kondenzace a zajišťuje účinnější provoz rekuperačního systému.
| Druh potrubí | Vlastnosti | Doporučení |
|---|---|---|
| PVC potrubí | Odolné, snadná montáž, dobrá těsnost spojů | Ideální pro rovné a krátké úseky |
| Flexibilní hadice | Snadná manipulace, vhodná do těžko přístupných míst | Použití v koutech a zaoblených místech |
| Izolované potrubí | Snížení tepelného ztráty, minimalizace kondenzace | Pro všechny vodorovné úseky |
Krok za krokem montáž rozvodů rekuperace stropem
Montáž rozvodů rekuperace stropem probíhá ve čtyřech fázích. Tento návod na instalaci rozvodů rekuperace ve stropě zahrnuje plánování, přípravu, samotnou instalaci a následnou kontrolu těsnosti a funkčnosti systému. Správné upevnění potrubí a těsnost spojů jsou klíčové pro efektivní fungování rekuperace.
- krok – Plánování tras rozvodů

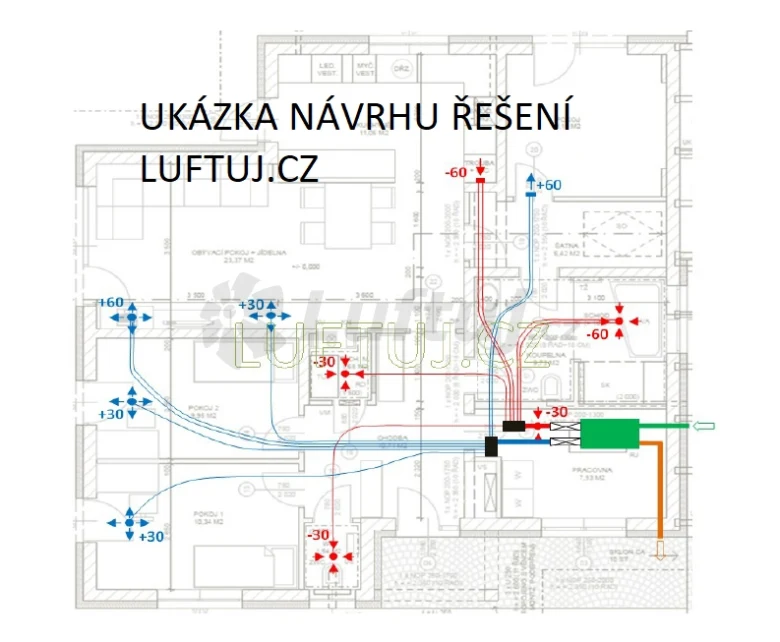

Při plánování rozvodů je důležité vymezit trasy potrubí a umístění výdechů. Zohledněte rozměry stropního prostoru a umístění zařízení, aby bylo dosaženo optimálního proudění vzduchu. Ujistěte se, že všechny trasy jsou přístupné pro budoucí údržbu.
- krok – Příprava materiálu a prostoru
Před zahájením instalace se ujistěte, že máte připravený veškerý potřebný materiál pro rozvody. Zahrnuje to potrubí vzduchotechniky, flexibilní hadice a izolace potrubí. Také si připravte adekvátní nářadí, jako jsou klíče, nůžky na potrubí a těsnicí materiály. Zkontrolujte prostor stropu, aby byl čistý a volný od překážek.
- krok – Instalace a upevnění potrubí
Při instalaci potrubí je klíčové správně upevnit jednotlivé úseky. Používejte vhodné spojovací prvky a zajistěte, aby všechny spoje potrubí byly pevné a těsné. Vedení hadic ve stropním prostoru by mělo být provedeno s ohledem na minimální ohyby, aby se zajistila maximální účinnost systému.
- krok – Kontrola těsnosti a funkčnosti
Po dokončení instalace proveďte důkladnou kontrolu těsnosti spojů. Můžete použít měřič průtoku vzduchu k ověření správné funkce rekuperace. Zajistěte, aby nedocházelo k únikům vzduchu, které by mohly negativně ovlivnit účinnost celého systému.
Tip: Pravidelná údržba a kontrola těsnosti spojů zaručuje dlouhou životnost rekuperace a její maximální efektivitu.
Izolace a těsnost rozvodů v stropním prostoru

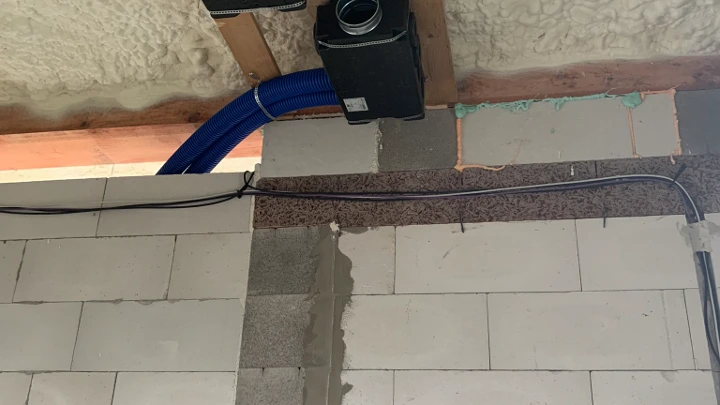

Izolace rozvodů rekuperace ve stropě je zásadní pro zajištění efektivity systému a prevenci kondenzace. Správná izolace potrubí s minimální tloušťkou 20 mm pomáhá udržovat teplotu vzduchu v rozvodech a zabraňuje ztrátám tepla. Těsnost spojů je dalším klíčovým faktorem, který zamezuje únikům vzduchu a zajišťuje optimální výkon vzduchotechnických rozvodů.
Materiály vhodné pro izolaci potrubí
Mezi nejčastěji používané izolační materiály patří pěnový polyethylen, minerální vlna a PE fólie. Pěnový polyethylen je lehký a snadno se montuje, ale jeho izolační vlastnosti mohou být slabší než u minerální vlny, která poskytuje vynikající tepelné a zvukové izolační schopnosti. PE fólie se často používá jako parozábrana, avšak její použití jako izolace není dostatečné pro prevenci kondenzace.
Techniky těsnění spojů
Správné utěsnění spojů potrubí je nezbytné pro zajištění těsnosti rozvodů. Mezi doporučené metody patří použití těsnicích pásek a lepidel, které zajišťují dlouhodobou stabilitu spojů. Těsnicí pásky by měly mít vysokou odolnost vůči vlhkosti, zatímco lepidla by měla být určena speciálně pro PVC nebo kovové potrubí, aby se zajistila pevnost a odolnost spojů. Tímto způsobem se vyhnete častým chybám při instalaci rekuperace stropem.
Nejčastější chyby při instalaci rozvodů stropem
Při instalaci rozvodů rekuperace stropem se můžete setkat s několika běžnými chybami, které mohou mít za následek snížení účinnosti systému a poruchy. Upozorníme vás na klíčové problémy, kterým je dobré se vyhnout.
Typické chyby při upevnění potrubí
Nesprávné upevnění potrubí je jednou z nejčastějších chyb, která může vést k vibracím a poškození. Pokud potrubí není dostatečně fixováno, může během provozu rezonovat, což zvyšuje riziko jeho prasknutí nebo úniků vzduchu.
- Používejte kvalitní upevňovací prvky.
- Zajistěte potrubí v pravidelných intervalech, aby se minimalizovalo riziko vibrací.
Chyby v izolaci a spoje
Nedostatečná izolace potrubí může vést k problémům s kondenzací a vzduchovými úniky. Špatně utěsněné spoje potrubí rovněž narušují těsnost, což snižuje celkovou efektivitu rekuperačního systému.
- Dbejte na správnou izolaci potrubí, aby se předešlo kondenzaci.
- Zkontrolujte těsnost spojů a opravte případné úniky, abyste zajistili optimální výkon systému.
Údržba a kontrola funkčnosti rozvodů rekuperace stropem
Pravidelné kontroly a čištění
Pravidelná údržba rekuperace je klíčová pro zajištění její efektivity. Doporučuje se kontrolovat těsnost spojů a čistit filtry každých 6 měsíců. Náklady na údržbu se pohybují kolem 1 500 – 3 000 Kč, v závislosti na rozsahu prováděných prací a ceně materiálů. Údržba zahrnuje také kontrolu potrubí vzduchotechniky a izolace potrubí.
Provoz rekuperace v zimě
V zimních měsících je důležité věnovat pozornost provozu rekuperace. Při nízkých venkovních teplotách se může aktivovat bypass rekuperace, což zajistí, že vzduch nebude zamrzat. Systém se také automaticky rozmrazuje, aby nedocházelo k jeho poškození. Efektivní rozvody vzduchotechniky v stropě zajistí optimální ventilaci i v chladném období.
Časté dotazy k rozvodům rekuperace stropem
Otázka: Jaký je doporučený průměr potrubí pro rozvody rekuperace stropem?
Doporučený průměr potrubí pro stropní rozvody je 125-160 mm, aby byla zajištěna dostatečná průtoková kapacita vzduchu.
Otázka: Jak zajistit správnou izolaci rozvodů rekuperace ve stropě?
Izolace by měla mít tloušťku minimálně 20 mm a používat materiály jako pěnový polyethylen nebo minerální vlnu k prevenci kondenzace.
Otázka: Jaké materiály potrubí jsou vhodné pro rozvody ve stropě?
Vhodné jsou PVC potrubí, flexibilní hadice a izolované potrubí, přičemž každý má své výhody a doporučené použití.
Otázka: Jak často je potřeba čistit filtry rekuperace?
Filtry rekuperace se doporučuje čistit nebo měnit každých 6 měsíců pro optimální výkon systému.
Otázka: Jak probíhá montáž rozvodů rekuperace stropem?
Montáž probíhá ve čtyřech fázích: plánování tras, příprava materiálu, instalace potrubí a kontrola těsnosti spojů.
Otázka: Jaké jsou nejčastější chyby při instalaci rozvodů stropem?
Časté chyby zahrnují špatné upevnění potrubí, nedostatečnou izolaci a nesprávné dimenzování potrubí.
Otázka: Kdy je vhodné vést rozvody rekuperace stropem místo v podlaze?
Rozvody stropem jsou vhodné při omezeném prostoru v podlaze nebo pokud je třeba snadnější přístup k potrubí, například ve starších domech.
Otázka: Jak funguje rekuperace v zimě při rozvodech stropem?
V zimě rekuperace využívá bypass pro obcházení tepelného výměníku a zabraňuje zamrznutí, izolace rozvodů pomáhá minimalizovat tepelné ztráty.
Otázka: Jak zajistit těsnost spojů rozvodů rekuperace ve stropě?
Spoje se těsní pomocí speciálních těsnicích pásek a lepidel, aby se zabránilo úniku vzduchu a poklesu účinnosti systému.
Otázka: Kolik stojí údržba rozvodů rekuperace stropem?
Průměrné náklady na údržbu rekuperace jsou kolem 1000 Kč ročně, zahrnující čištění filtrů a kontrolu těsnosti.
Otázka: Jak naplánovat rozvody rekuperace stropem ve starším domě?
Plánování zahrnuje zaměření stropního prostoru, volbu vhodných materiálů a zohlednění omezené výšky stropu, aby se minimalizovaly zásahy do konstrukce.
Otázka: Jaké jsou výhody rozvodů rekuperace stropem?
Mezi výhody patří úspora prostoru, snadný přístup k potrubí, lepší distribuce vzduchu a snazší údržba.
