Tlaková zkouška topení je klíčovým krokem pro zajištění bezpečnosti a efektivity vašeho topného systému. Správně provedená zkouška odhalí možné úniky a nedostatky, které by mohly ohrozit jeho funkčnost. V tomto návodu se podíváme na potřebné vybavení, jako je manometr a tlaková pumpa, a detailně rozvedeme protokol pro tlakové zkoušky, včetně specifik pro podlahové topení.
🔑 Klíčové body
- Tlaková zkouška topení se provádí při tlaku 1,5 až 2 násobku provozního tlaku, obvykle 3 až 6 barů.
- Testování by mělo trvat minimálně 30 minut, během kterých nesmí dojít k poklesu tlaku o více než 0,1 bar.
- Provádí se pomocí vody nebo vzduchu, přičemž vodní test je přesnější a bezpečnější.
- Výsledky tlakové zkoušky se zapisují do protokolu, který je důležitý pro kolaudaci a revize.
- Při zkoušce je nutné věnovat pozornost správné přípravě systému a kontrolovat utěsnění všech spojů.
Správný postup tlakové zkoušky topení
Tlaková zkouška topení se provádí k ověření těsnosti a funkčnosti topného systému. Správný postup zahrnuje přípravu systému, nastavení tlaku mezi 3 a 6 bary, a testování po dobu minimálně 30 minut. Následující kroky vám ukážou, jak správně provést tlakovou zkoušku topení.
- krok – Vypněte topný systém a odpojte zdroj tepla. Před zahájením zkoušky je důležité odvzdušnit všechny radiátory a uzavřít všechny ventily. Zkontrolujte, zda je systém čistý a bez nečistot.

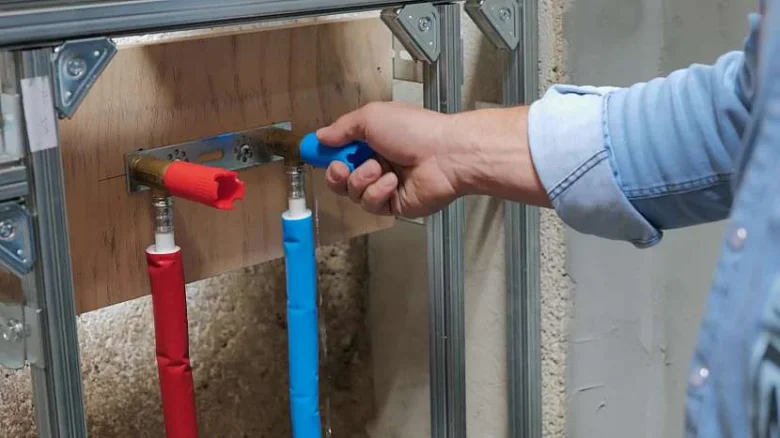

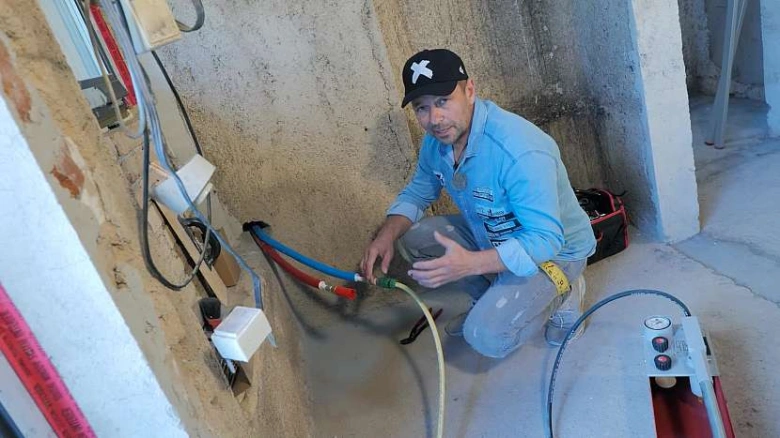

- krok – Připojte manometr a tlakovou pumpu k systému. Ujistěte se, že všechny spoje jsou těsné, aby nedocházelo k únikům vzduchu nebo vody.
- krok – Nastavte požadovaný tlak na manometru. Správný tlak pro tlakovou zkoušku topení se obvykle pohybuje mezi 3 a 6 bary. Monitorujte tlak během zkoušky, aby nedocházelo k jeho poklesu.
- krok – Testujte systém minimálně 30 minut. Sledujte, zda tlak zůstává stabilní, nebo zda dochází k poklesu tlaku, což by mohlo naznačovat netěsnost.
- krok – Po ukončení testu zaznamenejte výsledky do protokolu tlakové zkoušky. Pokud došlo k poklesu tlaku o více než 0,1 baru, doporučuje se provést další kontrolu a opravy.
Příprava topného systému na tlakovou zkoušku
Při přípravě topného systému na tlakovou zkoušku je důležité odvzdušnit všechny radiátory. Ujistěte se, že jsou uzavřeny všechny ventily a systém je čistý, aby nedošlo k ovlivnění výsledků. Tím se zajistí, že v systému nezůstane vzduch, který by mohl narušit měření tlaku.
Nastavení a kontrola tlaku během zkoušky
Při provádění tlakové zkoušky topení je klíčové správně nastavit tlak. Použijte manometr k monitorování tlaku, který by měl být nastaven mezi 3 a 6 bary. Pravidelně kontrolujte hodnoty tlaku během testu, abyste zajistili stabilitu a odhalili případné úniky.
Vyhodnocení a zaznamenání výsledků
Po uplynutí stanovené doby je třeba sledovat pokles tlaku. Pokud dojde k výraznému poklesu, může to znamenat netěsnost v systému. Správně vyplňte protokol tlakové zkoušky a zapište všechny důležité údaje, včetně naměřeného tlaku a doby trvání testu.
Příprava topného systému na tlakovou zkoušku
Před provedením tlakové zkoušky topení je nezbytné důkladně připravit topný systém. Tato příprava zajišťuje přesnost výsledků a bezpečnost během zkoušky. Následující kroky vám pomohou správně se připravit na tlakovou zkoušku topení:
- Odvzdušnění – Ujistěte se, že je systém zbaven vzduchu. Toho dosáhnete postupným otvíráním odvzdušňovacích ventilů na radiátorech.
- Uzavření ventilů – Všechny ventily v systému, včetně těch na radiátorech, musí být uzavřeny, aby se zabránilo úniku vody během zkoušky.
- Kontrola těsnosti – Pečlivě zkontrolujte všechny spoje a připojení v systému. Jakákoli netěsnost může ovlivnit výsledky tlakového testu.
- Odstranění vzduchových bublin – Vzduchové bubliny mohou ovlivnit výsledky měření tlaku. Je důležité se ujistit, že jsou všechny bubliny odstraněny.
Díky těmto krokům se stáváte připraveni na správné provedení tlakové zkoušky topení. Podle normy ČSN EN 1264-4 by měl být tlak nastaven na 1,5 až 6 barů, v závislosti na typu systému. Pro více informací o proceduře se můžete podívat na Wikipedia.
Použité přístroje a pomůcky pro tlakovou zkoušku topení
Pro správnou tlakou zkoušku topení potřebujete několik základních přístrojů a pomůcek. Tyto nástroje zajistí, že zkouška proběhne efektivně a bezpečně.
- Manometr – Měří aktuální tlak v systému. Je důležité zvolit manometr s rozsahem, který odpovídá hodnotám, které očekáváte (například tlak 3 bar nebo tlak 6 bar).
- Tlaková pumpa – Používá se k nastavení požadovaného tlaku v topném systému. Ujistěte se, že pumpa je schopna generovat tlak v požadovaném rozsahu.
- Uzavírací ventily – Tyto ventily umožňují uzavřít systém během zkoušky, čímž se zabrání únikům vody nebo vzduchu.
- Odvzdušnění topení – Je důležité provést odvzdušnění systému před zahájením zkoušky, aby se eliminovaly vzduchové kapsy.
Když budete mít tyto nástroje po ruce, můžete přistoupit k provedení tlakové zkoušky topení podle doporučení v návodu. Pro dodatečné informace můžete také nahlédnout do normy ČSN EN 1264-4, která upravuje postupy a požadavky na tlakové zkoušky.
Optimální hodnoty tlaku a doba trvání tlakové zkoušky
Doporučené hodnoty tlaku pro různé systémy
Při provádění tlakové zkoušky topení se doporučuje udržovat tlak mezi 3 a 6 bary. Tlak pro podlahové topení, radiátory a kotle může být mírně odlišný, avšak standardní hodnoty se pohybují v tomto rozmezí.
| Typ topení | Doporučený tlak |
|---|---|
| Podlahové topení | 3 – 5 bar |
| Radiátory | 3 – 6 bar |
| Kotel | 4 – 6 bar |
Doba trvání a povolený pokles tlaku
Minimální doba trvání tlakové zkoušky je 30 minut. Během této doby nesmí pokles tlaku překročit 0,1 bar, jinak je zkouška považována za neúspěšnou. Důležité je také pravidelně kontrolovat tlak pomocí manometru.
| Parametr | Hodnota |
|---|---|
| Minimální doba | 30 minut |
| Maximální pokles tlaku | 0,1 bar |

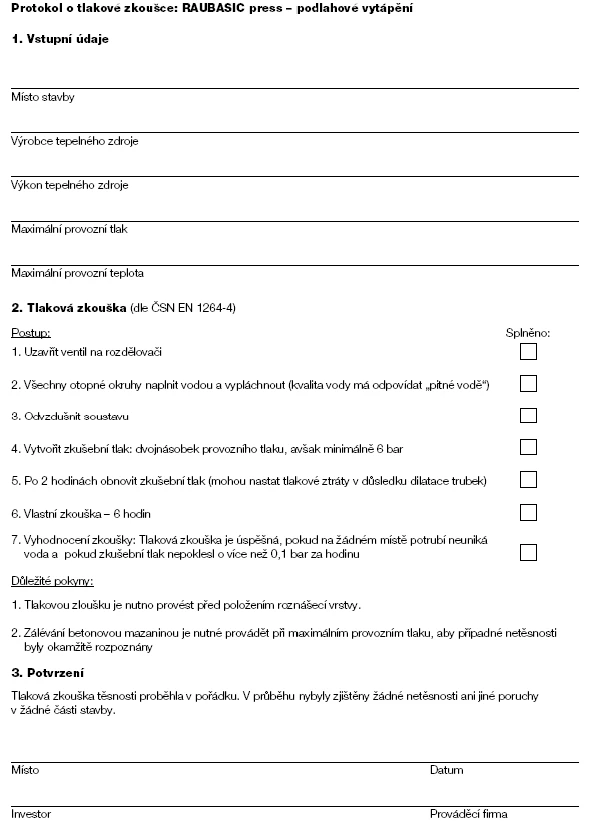

Zaznamenání výsledků a protokol tlakové zkoušky topení
Protokol tlakové zkoušky topení je klíčovým dokumentem, který zachycuje všechny důležité informace o provedeném testu. Při vyplňování protokolu je nutné zahrnout následující údaje:
| Údaj | Popis |
|---|---|
| Datum | Datum provedení tlakové zkoušky |
| Tlak | Měřený tlak během zkoušky (doporučený tlak je 1,5 až 3 bar) |
| Doba testu | Délka trvání tlakové zkoušky (minimálně 15 minut) |
| Podpis technika | Podpis technika, který zkoušku provedl |
Při záznamu výsledků tlakové zkoušky topení je důležité pečlivě uvést datum a výsledky zkoušky. Podpis technika je nezbytný pro potvrzení správnosti provedeného testu. Správné zaznamenání výsledků tlakové zkoušky topení do protokolu je důležité pro pozdější kontroly a revize topného systému.
Časté chyby při tlakové zkoušce topení a jak se jim vyhnout
Nedostatečné odvzdušnění systému
Odvzdušnění je klíčovým krokem před zahájením tlakové zkoušky. Pokud se tento proces podcení, mohou vzniknout falešné výsledky, které vedou k neplatným zkouškám. Vždy se ujistěte, že je systém dokonale odvzdušněn, aby se předešlo problémům.
Nesprávné nastavení tlaku
Nesprávné nastavení tlaku může mít vážné důsledky pro váš topný systém. Pokud tlak nepřesahuje 3 bar nebo není správně nastaven, může dojít k poškození systému nebo k neúspěšné zkoušce. Vždy používejte manometr k ověření správného tlaku.
Nesprávné zaznamenání výsledků
Důsledky špatného nebo neúplného protokolu mohou být závažné. Nesprávné zaznamenání výsledků tlakové zkoušky topení může mít právní a bezpečnostní dopady. Je nezbytné vést přesný protokol, který splňuje normu ČSN EN 1264-4.
Rozdíly mezi tlakem vzduchu a vody při tlakové zkoušce topení
Tlaková zkouška vodou je přesnější než vzduchem, což je důvod, proč se často preferuje pro detailní kontrolu topných systémů. Naopak tlaková zkouška vzduchem je rychlejší, ale nese s sebou vyšší riziko. Při testování vzduchem může být obtížné detekovat malé úniky, zatímco vodní zkouška umožňuje sledovat úniky vody, které jsou jasně viditelné.
Při tlakové zkoušce topení se obvykle používá tlak 1,5 až 2,5 baru pro vodu a 0,5 až 1 bar pro vzduch. Správná hodnota tlaku při tlakové zkoušce topení závisí na normě, například ČSN EN 1264-4. Následující tabulka shrnuje hlavní výhody a nevýhody obou metod:
| Metoda zkoušky | Výhody | Nevýhody |
|---|---|---|
| Tlaková zkouška vodou | Vysoká přesnost, snadná detekce úniků | Delší doba přípravy |
| Tlaková zkouška vzduchem | Rychlá a jednoduchá aplikace | Riziko neodhalení malých úniků |
Při rozhodování mezi těmito metodami je důležité zvážit jak přesnost měření, tak bezpečnost.
Časté dotazy o tlakové zkoušce topení
Otázka: Jaký tlak se používá při tlakové zkoušce topení?
Tlak při tlakové zkoušce topení se obvykle nastavuje mezi 3 až 6 bary, v závislosti na typu systému.
Otázka: Jak dlouho trvá tlaková zkouška topení?
Minimální doba trvání tlakové zkoušky topení je 30 minut, během této doby nesmí tlak klesnout o více než 0,1 bar.
Otázka: Jak se připravit na tlakovou zkoušku topení?
Příprava zahrnuje odvzdušnění systému, uzavření ventilů a kontrolu těsnosti spojů před testem.
Otázka: Jaké přístroje jsou potřeba pro tlakovou zkoušku topení?
Pro tlakovou zkoušku se používá manometr, tlaková pumpa a uzavírací ventily.
Otázka: Jak zaznamenat výsledky tlakové zkoušky?
Výsledky se zaznamenávají do protokolu s údaji o datu, tlaku, době trvání a podpisu technika.
Otázka: Jaké chyby se nejčastěji dělají při tlakové zkoušce topení?
Mezi nejčastější chyby patří nedostatečné odvzdušnění, nesprávné nastavení tlaku a nesprávné zaznamenání výsledků.
Otázka: Jaký je rozdíl mezi tlakem vzduchu a vody při tlakové zkoušce?
Tlaková zkouška vodou je přesnější a bezpečnější, zatímco vzduchová je rychlejší, ale nese vyšší riziko.
Otázka: Kdy je potřeba provést tlakovou zkoušku topení?
Tlakovou zkoušku je třeba provést při instalaci nového systému nebo po opravách topení.
Otázka: Jak změřit tlak v topení při tlakové zkoušce?
Tlak se měří manometrem připojeným na testovaný systém během zkoušky.
Otázka: Jak probíhá tlaková zkouška podlahového topení?
Provádí se tlakem 3 až 5 barů po dobu minimálně 30 minut s kontrolou poklesu tlaku do 0,1 bar.
Otázka: Co znamená pokles tlaku během zkoušky?
Pokles tlaku větší než 0,1 bar během 30 minut znamená netěsnost nebo závadu v systému.
Otázka: Jak zaznamenat výsledky do protokolu?
Do protokolu se zapisují datum, tlak, doba testu, výsledky a podpis technika.
Otázka: Jaké jsou normy pro tlakovou zkoušku topení?
Používá se norma ČSN EN 1264-4, která stanovuje postup a hodnoty tlaků.
Otázka: Jak se provádí tlaková zkouška vzduchem?
Provádí se pomocí vzduchové pumpy, tlak se udržuje po dobu 10 až 30 minut a sleduje se pokles tlaku.
Otázka: Jaký je vzor protokolu tlakové zkoušky topení?
Vzor protokolu obsahuje položky jako datum, místo, tlak, doba testu, výsledky a podpis zodpovědné osoby.
